- MOBILIS MOVIT, CARRIL ELÉCTRICO MONOCONDUCTOR
La solución más adecuada parapara amperajes altos con tantos polos como sea necesario.
. - Sistema de electrificación móvil desde 315A hasta 450A, incluso 630A con raíles
monoconductores. - Sistema de electrificación móvil desde 315A hasta 450A, incluso 630A con raíles
monoconductores
.
CARRIL MONOCONDUCTOR MOBILIS MOVIT
Este es el sistema monoconductor que se debe utilizar para amperajes altos con tantos polos como sea necesario.
Sistema de electrificación móvil desde 315A hasta 450A, incluso 630A con raíles monoconductores.
Características y ventajas del carril monoconductor MOBILIS MOVIT
La solución para aplicaciones de alto amperaje y largas
¿Necesitas más de 300A para una línea especialmente larga? ¡Prueba MOBILIS MOVIT!
Construye tus líneas hasta 630A y sin junta de dilatación hasta 250m.

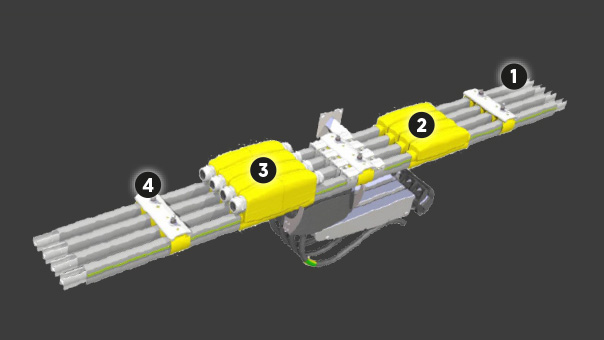

Fácil de configurar
Seleccione 9 componentes para obtener una línea electrificada MOBILIS MOVIT.
Nuestro catálogo web le ayuda a preparar su consulta en pocos minutos.

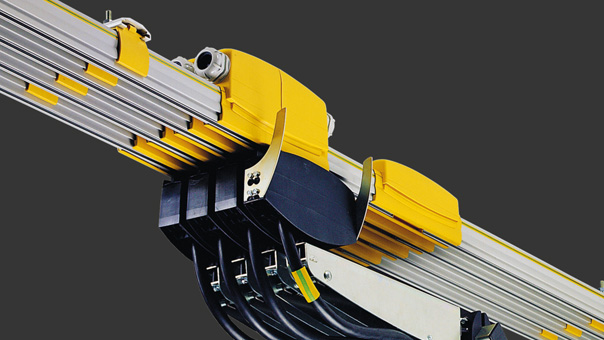

Sistemas modular
Este sistema flexible se puede utilizar tanto en interiores como en exteriores.
MOBILIS MOVIT ofrece una solución de múltiples polos para líneas medianas o extra largas.
Conexión fácil y segura
Las pistas de acero inoxidable y los conductores de aluminio garantizan una mejor conductividad.
Pista de forma curva para un contacto optimizado y controlado.

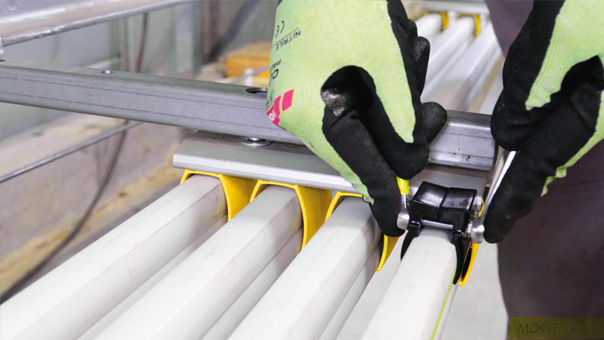

Montaje rápido y sencillo
Solo tienes que enganchar las barras en los colgadores deslizantes autoalineables
Seguridad, fiabilidad, durabilidad
El perfil H específico del riel proporciona estabilidad a la línea y tiene clasificación IP23, por lo que es seguro para los dedos y resistente a la lluvia.
Los requisitos de mantenimiento se minimizan, lo que reduce los costos de instalación y mantenimiento de por vida.
MOBILIS MOVIT- Para aplicaciones de peso
Los sistemas de barras conductoras MOBILIS MOVIT se utilizan principalmente para suministrar energía a:

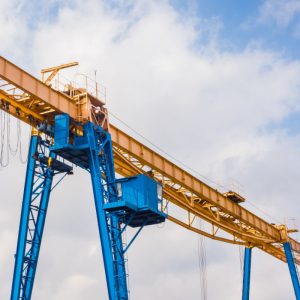

- Grúas de alta intensidad y líneas largas
- Alzamientos
- Canteras
- O muchas otras aplicaciones en interiores o exteriores
En caso de uso en un área abierta al público, se deben implementar medidas de seguridad adicionales (nivel de protección IP4X requerido según EN60204-32).
Barra colectora, carro … – características técnicas
Construcción
| Perfil | Cubierta de PVC – Perfil H, conductor de aluminio. |

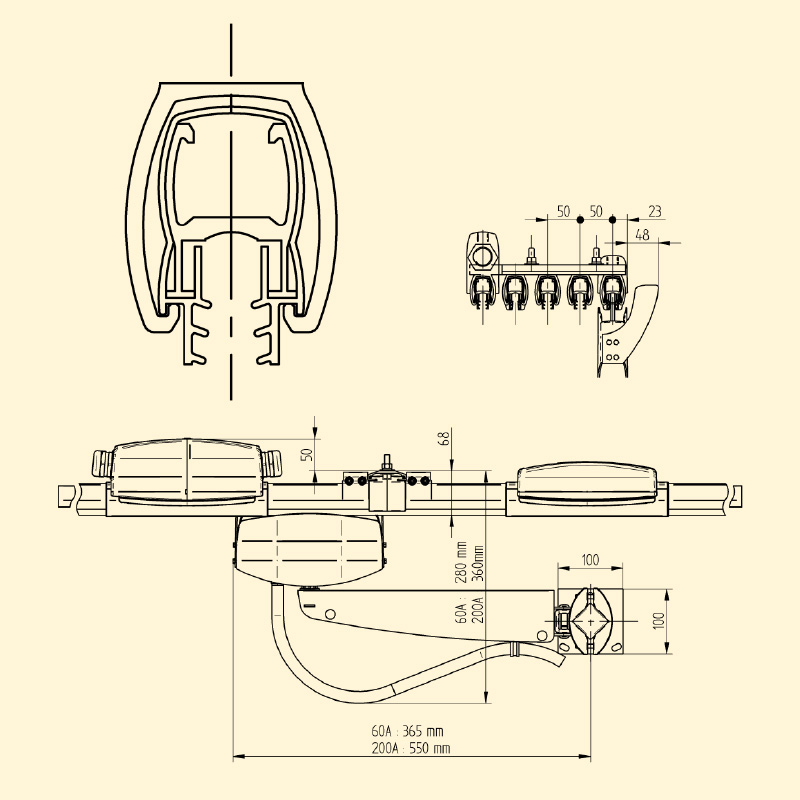

| Dimensiones totales: | Ver dibujo |
| Peso del riel | 0,81 kg/m para 315A ; 1,03 kg/m para 450A ; 1,26 kg/m para 630A |
| Longitud de la línea: | Ilimitado con junta(s) de dilatación. Junta de dilatación necesaria si: – L > 250 m para 630A – L > 350 m para 315A y 450A |
| Resistencia a las llamas | Todos los materiales son autoextinguibles; superan con éxito las pruebas de incandescente/línea caliente a menos de 960 °C para elementos en contacto con partes vivas y V-0 según UL-94. |
| Material de los conductores | Aluminium |
| Velocidad máxima de los carros | 600 m/min |
| Resistencia | Los carros han sido probados para recorrer al menos 2000 km |
Condiciones de uso
| Entorno adecuado | Categoría 3 de la norma ISO 2081 (exterior suave), interior, exterior uso bajo lluvia o polvo. Está disponible una versión con una resistencia de 600h bajo niebla salina. Consulte. |
| Normas aplicables | EN60439-2, EN61439-6, EN60204-32, CE, UKCA |
| Temperatura de uso | Estándar: -30°C … +55°C, |
| Índice de protección | IP23 según EN60529 (línea de montaje con todos los accesorios necesarios) |

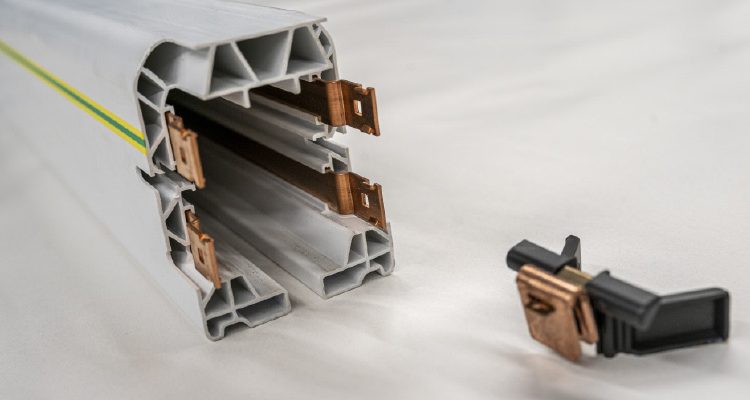

Prestaciones eléctricas
| Intensidades | 315A, 450A, 630A |
| Polos | Ilimitado – El conductor de tierra (PE) está marcado en la pista por una franja verde-amarilla. |
| Tensión nominal de funcionamiento y aislamiento | 750VAC, 50Hz para la versión estándar |
| Protección contra cortocircuitos | Icw = 8.5kA / 0.2s IPK = 17kA Other please consult |
| Distancia de aislamiento entre conductores o entre conductores y partes accesibles | Distancia en el aire: 10 mm min. Distancia de fuga: 30 mm min. (según EN60204-32) |
Intensidad según el ciclo de trabajo
La intensidad del riel es el valor mínimo admisible del riel. Según la temperatura y el ciclo de trabajo, el valor admisible puede ser mayor:
| Temperatura de uso | Ciclo trabajo | Valor máximo admisible | ||
| 315A | 450A | 630A | ||
| 35°C | 80% | 440A | 540A | 638A |
| 40°C | 405A | 496A | 580A | |
| 35°C | 100% | 415A | 500A | 570A |
| 40°C | 380A | 460A | 530A | |
