MOBILIS ELITE, CARRIL ELÉCTRICO MULTICONDUCTOR
La solución más adecuada para cumplir con los requisitos de nuestros clientes y llevar la potencia para mover.

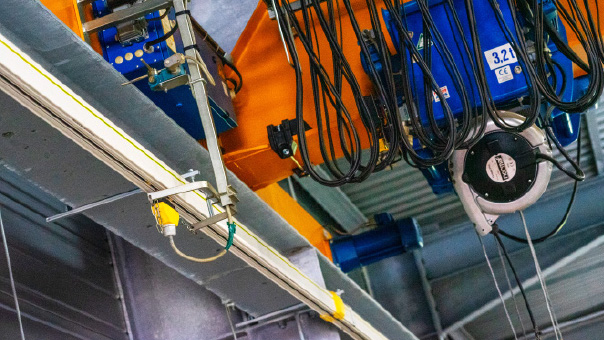

Sistema de electrificación móvil desde 20A hasta 200A, 4 o 5 polos.
Características y ventajas del carril multiconductor MOBILIS ELITE
La solución para las más diversas aplicaciones
¿Está buscando un sistema de barras conductoras de 20 a 200 A? MOBILIS ELITE es la solución.
Sea cual sea su requisito en electrificación móvil, esta barra multiconductora, equipada con 4 o 5 conductores y su gran variedad de opciones, le conviene.

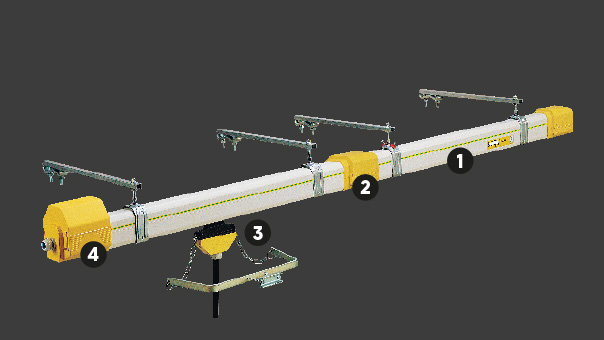

De fácil configuración
Seleccione 9 componentes para obtener una línea electrificada MOBILIS ELITE.
Nuestro catálogo web le ayuda a preparar su consulta en pocos minutos.
Sistemas modulares

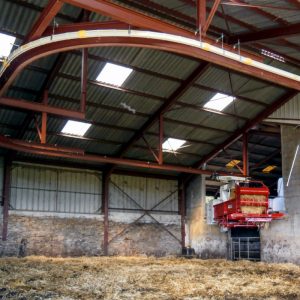

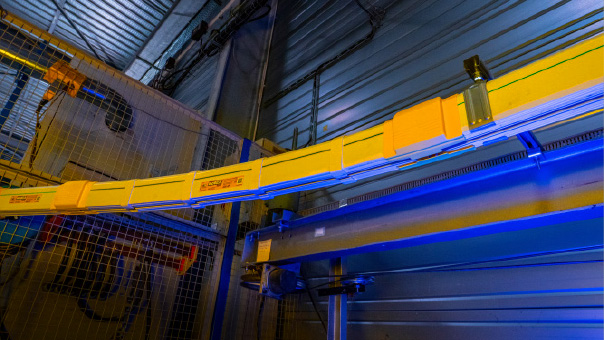

- Sistemas curvos a medida.
- Versión de alta temperatura (+75°C).
- Labios de protección para ambientes polvorientos.
- Y: elemento de ventilación, elemento de interrupción, puerta de introducción, elementos de transferencia, herramientas de mantenimiento.
Las barras colectoras se utilizan tanto en el interior como en el exterior.
Puede desmontar un sistema de barras colectoras MOBILIS ELITE en cualquier momento.
Conexión fácil y segura
Tornillos autorompibles para una conexión óptima.
El par ideal y la maxi superficie conectada reducen la caída de potencia.
Montaje rápido y sencillo

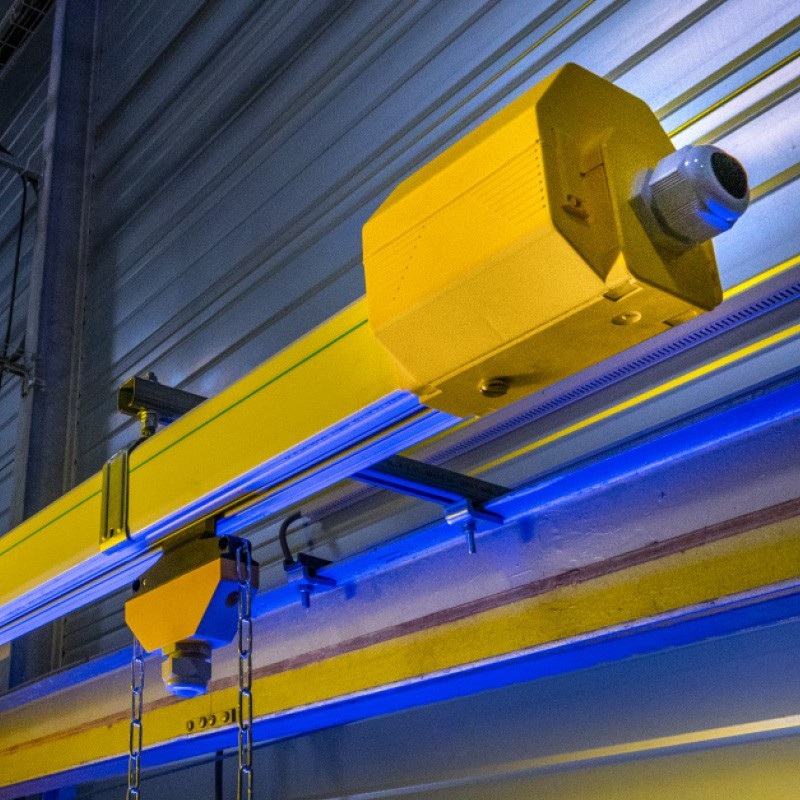

Simplemente enganche las barras en los colgadores deslizantes autoalineables.
No se requieren herramientas para montar los accesorios MOBILIS ELITE
Seguridad, fiabilidad, durabilidad
El perfil específico del riel proporciona estabilidad a la línea y tiene clasificación IP23, por lo que es seguro para los dedos y resistente a la lluvia.
Los requisitos de mantenimiento se minimizan, lo que reduce los costos de instalación y mantenimiento de por vida.
MOBILIS ELITE – Máxima versatilidad y modularidad
Los sistemas de barras conductoras MOBILIS ELITE se utilizan principalmente para suministrar energía a:
- Grúas
- Plumas y polipastos
- Almacenamiento automatizado
- Sistemas de ahorro de tareas
- Escenarios teatrales
- Plantas de tratamiento de aguas residuales o compostaje
- O muchas otras aplicaciones en interiores o exteriores
Condiciones de uso: interior o exterior
En caso de uso en un área abierta al público, se deben implementar medidas de seguridad adicionales (nivel de protección IP4X requerido según EN60204-32).
Barra colectora, carro … – características técnicas
Construcción

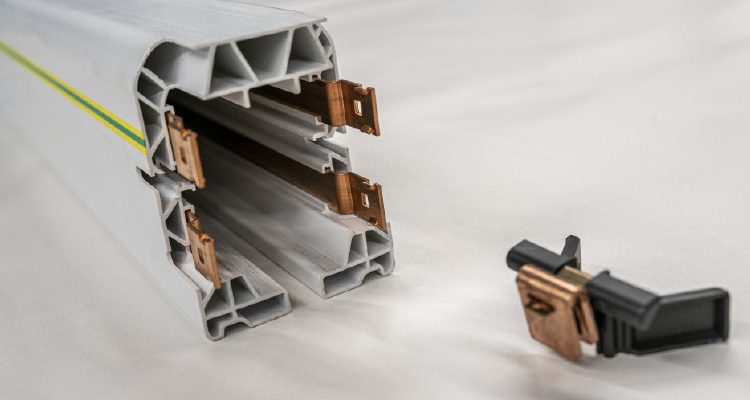

| Perfil | Perfil compacto de PVC en forma de panal – sistema cerrado para la máxima seguridad. |

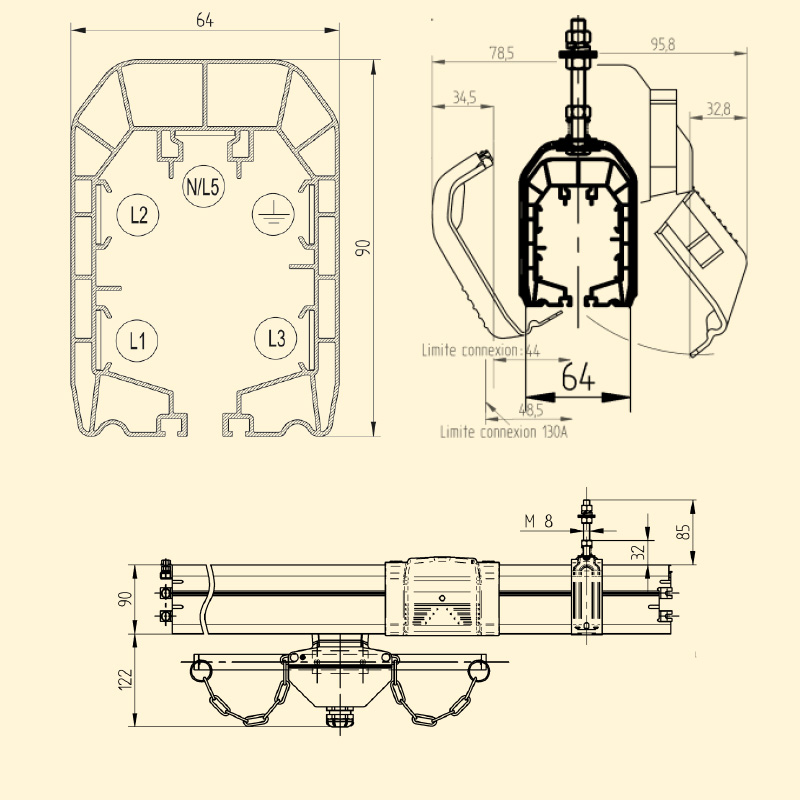

| Dimensiones del perfil: | L 64 mm H 90 mm |
| Dimensiones totales: | Para facilitar el montaje, mantenga un espacio libre mínimo de 250mm de la barra colectora |
| Longitud de la línea: | Ilimitado con junta(s) de dilatación. Junta de dilatación necesaria si: – Calibre 20A y L > 140 m – Calibre 40A hasta 100A y L > 150m – Calibre 130A hasta 200A y L > 250m |
| Resistencia a las llamas | Todos los materiales son autoextinguibles; superan con éxito las pruebas de incandescente/línea caliente a menos de 960 °C para elementos en contacto con partes vivas y V-0 según UL-94. |
| Material de los conductores | 20A: acero inoxidable 40A hasta 200A: cobre |
| Velocidad máxima de los carros | 180 m/min con carro de alta velocidad para líneas rectas. 70 m/min con carro articulado en curvas. |
| Resistencia | Los carros han sido probados para recorrer al menos 2000 km |
Condiciones de uso
| Entorno adecuado | Categoría 3 de la norma ISO 2081 (exterior suave), interior, exterior uso bajo lluvia o polvo. Está disponible una versión con una resistencia de 600h bajo niebla salina. Consulte. |
| Normas aplicables | EN60439-2, EN61439-6, EN60204-32, CE, UKCA |
| Temperatura de uso | Estándar: -30°C … +55°C, Alta temperatura: -30°C … +75°C |
| Índice de protección | IP23 según EN60529 (línea de montaje con todos los accesorios necesarios) |
Prestaciones eléctricas
| Intensidades | 20A, 40A, 60A, 100A, 130A, 160A, 200A |
| Polos | 4 o 5 polos: el conductor de tierra (PE) está marcado en la línea por una tira verde-amarilla. El conductor neutro (N), cuando está presente, se encuentra en la sección superior de la carcasa. |
| Tensión nominal de funcionamiento y aislamiento | Alternativa de 750 V, 50 Hz para la versión estándar Alternativa de 440 V, 50 Hz para la versión de alta temperatura |
| Protección contra cortocircuitos | Intensidades ≤ 130A: Icw < 10kA Intensidades 160 y 200A TR: IPK = 11kA |
| Distancia de aislamiento entre conductores o entre conductores y partes accesibles | Distancia en el aire: 10 mm min. Distancia de fuga: 30 mm min. (según EN60204-32) |
.
Intensidad según el ciclo de trabajo
La intensidad del riel es el valor mínimo admisible del riel. Según la temperatura y el ciclo de trabajo, el valor admisible puede ser mayor:
| Temperature of use | Duty cycle | Max. admissible value | |||||
| 40A | 60A | 100A | 130A | 160A | 200A | ||
| 35°C | 80% | 72A | 90A | 117A | 127A | 162A | 211A |
| 40°C | 67A | 86A | 109A | 117A | 155A | 195A | |
| 55°C | 48A | 63A | 86A | 87A | 131A | 140A | |
| 35°C | 100% | 68A | 85A | 114A | 120A | 152A | 184A |
| 40°C | 64A | 82A | 106A | 109A | 145A | 171A | |
| 55°C | 47A | 61A | 82A | 83A | 121A | 126A | |
